中國(guó)科學(xué)技術(shù)大學(xué)馬騁教授課題組在鋰電池固態(tài)電解質(zhì)的離子傳輸機(jī)理上取得重要發(fā)現(xiàn)。研究者用球差校正透射電鏡直接觀測(cè)到了一種奇特的非周期性機(jī)構(gòu)。該結(jié)構(gòu)盡管只有一個(gè)原子層厚，但卻能對(duì)鋰離子的傳輸產(chǎn)生顯著影響，從而成為除了晶界、點(diǎn)缺陷以外的又一類(lèi)需要受到固態(tài)鋰電池研究者密切關(guān)注的非周期性結(jié)構(gòu)。該研究成果近日以“Single-atom-layer traps in a solid electrolyte for lithium batteries”為題發(fā)表在國(guó)際著名學(xué)術(shù)期刊《Nature Communications》上。

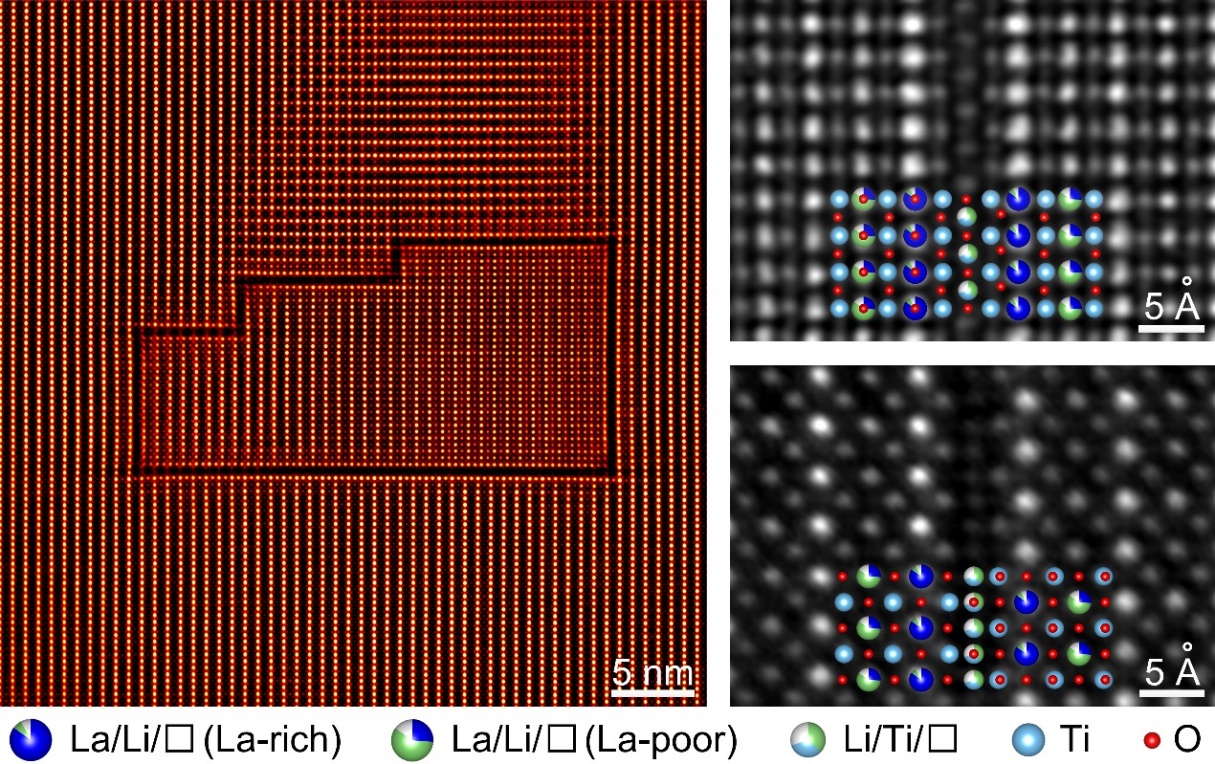

       全固態(tài)鋰電池因兼具安全性和高能量密度成為當(dāng)前電池研究的熱點(diǎn)，而成功構(gòu)筑這一電池的關(guān)鍵在于找到合適的固態(tài)電解質(zhì)。為了有針對(duì)性的設(shè)計(jì)具備高離子電導(dǎo)率的固態(tài)電解質(zhì)，研究者必須先充分理解其中鋰離子的傳輸機(jī)理。對(duì)固態(tài)電解質(zhì)而言，擾動(dòng)理想晶體結(jié)構(gòu)的“非周期性結(jié)構(gòu)”可以對(duì)離子電導(dǎo)率帶來(lái)數(shù)量級(jí)的改變，因此它們對(duì)于理解離子傳輸機(jī)理至關(guān)重要。以往的研究中，受到普遍關(guān)注的非周期性結(jié)構(gòu)主要包括晶界和點(diǎn)缺陷這兩大類(lèi)，而上述工作則發(fā)現(xiàn)了一類(lèi)新的可以劇烈影響離子傳輸?shù)姆侵芷谛越Y(jié)構(gòu)。通過(guò)球差校正透射電鏡對(duì)經(jīng)典固態(tài)電解質(zhì)Li0.33La0.56TiO3的觀測(cè)，研究者發(fā)現(xiàn)了大量單原子層缺陷，并且這些缺陷相互之間會(huì)形成閉合回路。顯微學(xué)和理論計(jì)算的綜合分析表明，盡管這些缺陷只有一個(gè)原子層厚，它的特殊原子構(gòu)型卻可以徹底阻止鋰離子穿過(guò)。當(dāng)這些缺陷相互結(jié)合形成閉環(huán)時(shí)，被封閉體積中的鋰離子將無(wú)法逃離，而其外部的鋰離子也無(wú)法進(jìn)入，從而使得這部分材料實(shí)質(zhì)上無(wú)法參與離子傳輸。電鏡觀測(cè)已證實(shí)該現(xiàn)象在樣品中大量存在，而且Li0.33La0.56TiO3的離子電導(dǎo)率將因此下降約1-2個(gè)數(shù)量級(jí)。研究者把這種獨(dú)特的非周期性結(jié)構(gòu)命名為“單壁鋰阱”（single-atom-layer trap, SALT）。在未來(lái)的研究中，如果能減少甚至避免單壁鋰阱的形成，離子電導(dǎo)率將獲顯著提升。研究者正在往這個(gè)方向進(jìn)行進(jìn)一步探索。這一發(fā)現(xiàn)為離子傳輸機(jī)理的研究和材料的設(shè)計(jì)優(yōu)化都提出了新的方向。《Nature Communications》的審稿人對(duì)該工作給予高度肯定，認(rèn)為“這篇文章讀起來(lái)激動(dòng)人心，報(bào)道了一個(gè)非常新奇的觀測(cè)結(jié)果”(“this was an exciting manuscript to read, reporting on a very novel observation”)，并且認(rèn)為 “它將在固態(tài)電解質(zhì)/固態(tài)電池領(lǐng)域，甚至更普遍的在材料科學(xué)和電子顯微學(xué)共同體中激起廣泛討論”（“I would … expect that it stirs up quite some discussion both in the solid electrolyte/solid-state battery field as well as generally in the material science and electron microscopy communities”）。



      該論文的第一單位為中國(guó)科大，共同第一作者依次為中國(guó)科大的博士生朱峰、美國(guó)馬里蘭大學(xué)的博士生Md Shafiqul Islam、美國(guó)Ames Laboratory的Lin Zhou博士，共同通訊作者依次為美國(guó)馬里蘭大學(xué)的莫一非教授和中國(guó)科大的馬騁教授。該工作得到了科技部國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家自然科學(xué)基金、中國(guó)科學(xué)技術(shù)大學(xué)創(chuàng)新團(tuán)隊(duì)培育基金等項(xiàng)目的資助。



       論文鏈接：https://www.nature.com/articles/s41467-020-15544-x
