www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利

當(dāng)前位置: 電池聯(lián)盟網(wǎng) > 前沿 >

氟化提升Li10GeP2S12空氣穩(wěn)定性并實(shí)現(xiàn)穩(wěn)定的全固態(tài)鋰電池

時(shí)間:2023-04-03 08:52來(lái)源:康橋電池能源CamCellLab 作者:CCL助手
點(diǎn)擊: 次

導(dǎo)語(yǔ)

       導(dǎo)讀：在眾多無(wú)機(jī)固體電解質(zhì)中，Li10GeP2S12硫化物固體電解質(zhì)具有堪比液態(tài)電解液的高離子電導(dǎo)率（12mS cm-1），在全固態(tài)鋰電池中有廣闊的應(yīng)用前景。然而，Li10GeP2S12暴露在濕空氣下極易水解生成H2S氣體，并引發(fā)離子電導(dǎo)率的大幅度下降；

       此外，這種電解質(zhì)對(duì)于鋰金屬本征熱力學(xué)不穩(wěn)定，因此在接觸界面上會(huì)產(chǎn)生離子電子混合導(dǎo)體，加速Li10GeP2P2S12的分解，縮短Li10GeP2S12基全固態(tài)鋰電池的壽命。

01工作介紹

       近日，中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所姚霞銀課題組通過(guò)使用氣相氟化的方法構(gòu)建了一種具有LiF包覆層的LiF@Li10GeP2S12核殼電解質(zhì)，并通過(guò)密度泛函理論(DFT)證實(shí)了這種具有低水吸附能的核殼結(jié)構(gòu)電解質(zhì)可以有效地抑制H2O分子的吸附和PS43-的水解。

       此外，得益于LiF包覆層，LiF@Li10GeP2S12的電子電導(dǎo)率降低了一個(gè)數(shù)量級(jí)，因而抑制了鋰枝晶的生長(zhǎng)，減少了LiF@Li10GeP2S12與鋰之間的副反應(yīng)，將臨界電流密度提高了三倍至3 mA cm-2。利用LiF@Li10GeP2S12組裝的LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li全固態(tài)鋰電池在1 C的倍率下循環(huán)1000次后具有94.8%的容量保持率。該文章發(fā)表在國(guó)際頂級(jí)期刊Advanced Materials上。碩士生靳育銘為本文第一作者。

02內(nèi)容表述

       通常，基于軟硬酸堿理論的離子取代是提高Li10GeP2S12濕空氣穩(wěn)定性的有效方法。然而，引入新元素不能有效解決Li10GeP2S12基硫化物對(duì)鋰金屬本征熱力學(xué)不穩(wěn)的問(wèn)題。我們提出在硫化物固體電解質(zhì)顆粒表面引入包覆層可能是一種能夠同時(shí)滿足濕空氣和界面穩(wěn)定性的方法。

       在各種各樣包覆層材料中，LiF材料不僅具有在極低水溶解度和優(yōu)異的化學(xué)穩(wěn)定性，此外，其低電子電導(dǎo)率、寬的電化學(xué)窗口（0-6.3V）和高的對(duì)鋰界面能（73.28 meV Å-2）的特性，可以抑制Li10GeP2S12界面反應(yīng)并抑制鋰枝晶生長(zhǎng)。基于此，本工作通過(guò)氟化法，在Li10GeP2S12顆粒表面引入了LiF包覆層。

       1. LiF@Li10GeP2S12的核殼結(jié)構(gòu)表征

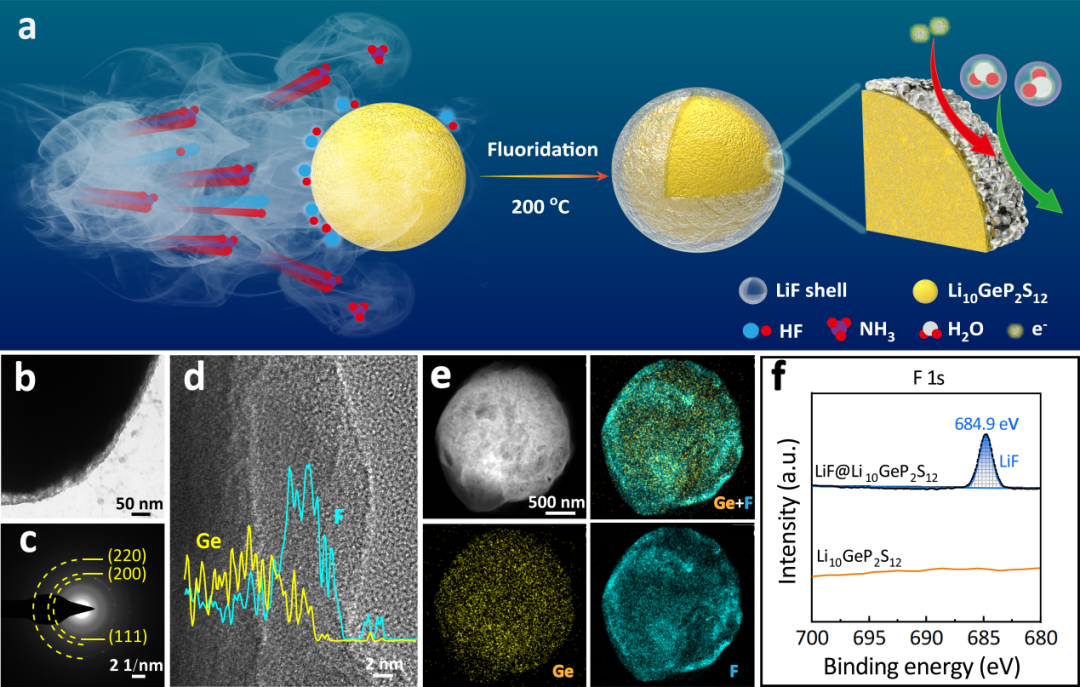

圖1. (a) LiF@Li10GeP2S12制備示意圖；(b) TEM圖；(c) SAED圖；(d) HRTEM和EDS線掃描圖；(e) HAADF-STEM圖像和元素分布圖；(f) F 1s XPS圖。

       如圖1a所示，將Li10GeP2S12和NH4F充分混合作為前驅(qū)體，并在200 ℃下加熱，前驅(qū)體內(nèi)的NH4F則會(huì)受熱分解生成NH3和HF，一旦Li10GeP2S12顆粒與HF氣體接觸，就會(huì)發(fā)生如下反應(yīng)：
       使用密度泛函理論（DFT）計(jì)算得出該反應(yīng)在500 K下的吉布斯自由能為-1026.49 KJ mol-1。Li10GeP2S12顆粒的表面會(huì)被腐蝕性的HF迅速氟化，因而自發(fā)形成LiF外殼。值得注意的是，在該反應(yīng)中惰性的NH3氣體將不會(huì)與Li10GeP2S12反應(yīng)，反應(yīng)產(chǎn)物GeF4、PF5均以氣體的形式揮發(fā)。

       通過(guò)TEM表征（圖1b），發(fā)現(xiàn)LiF@Li10GeP2S12顆粒表面出現(xiàn)了一層殼層。為了探究該殼層的具體成分，對(duì)其殼層進(jìn)行SEAD（圖1c），距衍射中心7.02、4.97和4.30 nm處分別出現(xiàn)了三個(gè)衍射環(huán)，可以對(duì)應(yīng)于LiF的（220）、（200）和（111）晶面。

        進(jìn)一步將顆粒邊緣局部放大進(jìn)行HRTEM表征（圖1d），LiF@Li10GeP2S12顆粒表面出現(xiàn)了厚度為10nm的包覆層，此外，EDS線掃描圖像（圖1d）和HAADF-STEM圖像（圖1e）顯示了Ge元素和F元素的相對(duì)含量變化，清楚的展現(xiàn)出該包覆層由含F(xiàn)元素形成的化合物。圖1f為L(zhǎng)i10GeP2S12和LiF@Li10GeP2S12的XPS全譜，很明顯，LiF@Li10GeP2S12在684.9 eV的位置處出現(xiàn)了一個(gè)強(qiáng)LiF特征峰，驗(yàn)證了LiF殼層的存在。

       2. 濕空氣穩(wěn)定性研究

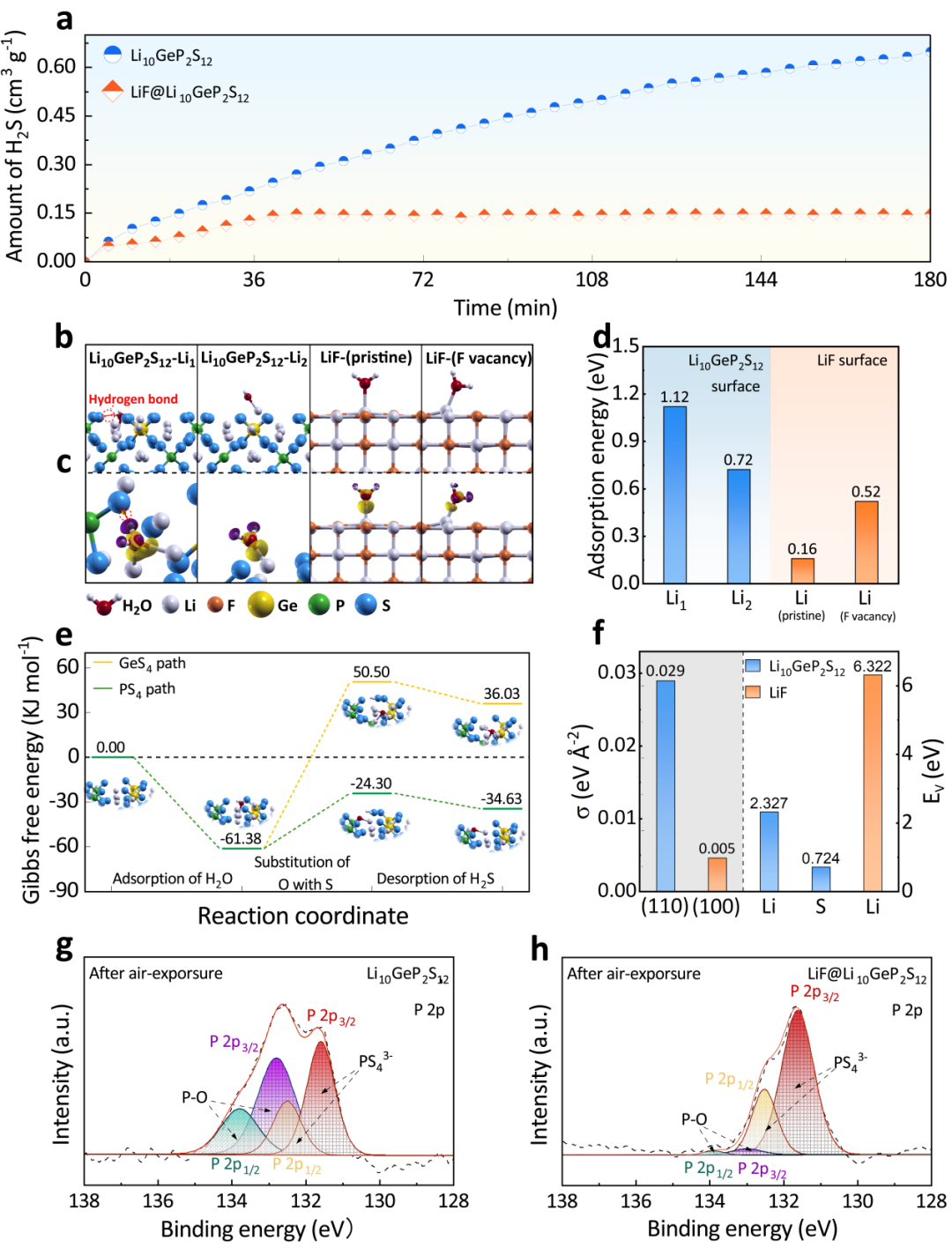

圖2. (a) Li10GeP2S12和LiF@Li10GeP2S12的時(shí)間-H2S氣體釋放量曲線；(b-c) Li10GeP2S12和LiF的吸附構(gòu)型和相關(guān)吸附引發(fā)的差分電荷密度；(d) H2O在不同吸附位點(diǎn)上的吸附能；(e) H2O在Li10GeP2S12(110)面上沿兩種反應(yīng)路徑生成H2S的吉布斯自由能變；(f) Li10GeP2S12和LiF的表面能（σ）和空位形成能（Ev）；(g) Li10GeP2S12和 (h) LiF@Li10GeP2S12暴露空氣40min后的P 2p XPS精細(xì)譜。

       將Li10GeP2S12和LiF@Li10GeP2S12暴露在30%相對(duì)濕度的濕空氣中來(lái)評(píng)估濕空氣穩(wěn)定性。如圖2a所示，LiF@Li10GeP2S12的H2S生成速率為0.00352 cm3 g-1 min-1，在40分鐘達(dá)到最大值0.1472 cm3 g-1并且直到180分鐘都沒(méi)有H2S氣體繼續(xù)產(chǎn)生，H2S釋放總量比Li10GeP2S12低4.4倍。

       為了深入了解Li10GeP2S12在濕空氣中的水解機(jī)理和LiF包覆層的濕空氣穩(wěn)定性，系統(tǒng)地利用DFT計(jì)算了原子尺度上水分子的吸附和反應(yīng)行為。首先，表面上的H2O吸附是水解反應(yīng)進(jìn)行的第一步，它可以很大程度上影響了后續(xù)PS43-水解并釋放H2S的反應(yīng)，H2O分子的吸附能（Eads）定義為：
       用上述公式對(duì)表面吸附位點(diǎn)系統(tǒng)篩選，發(fā)現(xiàn)吸附在Li1位點(diǎn)上的水分子可以與附近PS43-形成S-H鍵（圖2b-c），因而獲得了最高的吸附能（1.12 eV），隨后在S-H鍵的協(xié)助下，O原子會(huì)與PS43-基團(tuán)中的S原子置換，以硫化氫的形式釋放到空氣中（圖2e）。然而，在LiF表面上，H2O吸附能低至0.16 eV，難以實(shí)現(xiàn)水分子的吸附。

       此外，LiF優(yōu)異表面穩(wěn)定性也可以通過(guò)其較低的表面能（0.005 eV）證實(shí)（圖2f）。在LiF@Li10GeP2S12中，Li10GeP2S12具有高H2O吸附能的Li位點(diǎn)在很大程度上被疏水性LiF外殼阻隔，因此有效地減緩了H2O吸附過(guò)程和隨后PS43-的水解，穩(wěn)定了LiF@Li10GeP2S12內(nèi)部Li10GeP2S12的晶體結(jié)構(gòu)。

       通過(guò)XPS探究濕空氣暴露后的物相變化，發(fā)現(xiàn)Li10GeP2S12在132.9 eV和133.9 eV結(jié)合能處出現(xiàn)了兩個(gè)強(qiáng)峰，來(lái)源于PS43-大量水解產(chǎn)生的P-O鍵。相反，P-O相關(guān)峰的強(qiáng)度在LiF@Li10GeP2S12的譜圖上極弱，表明LiF@Li10GeP2S12的PS43-的水解較少。

       3. 電化學(xué)性能研究

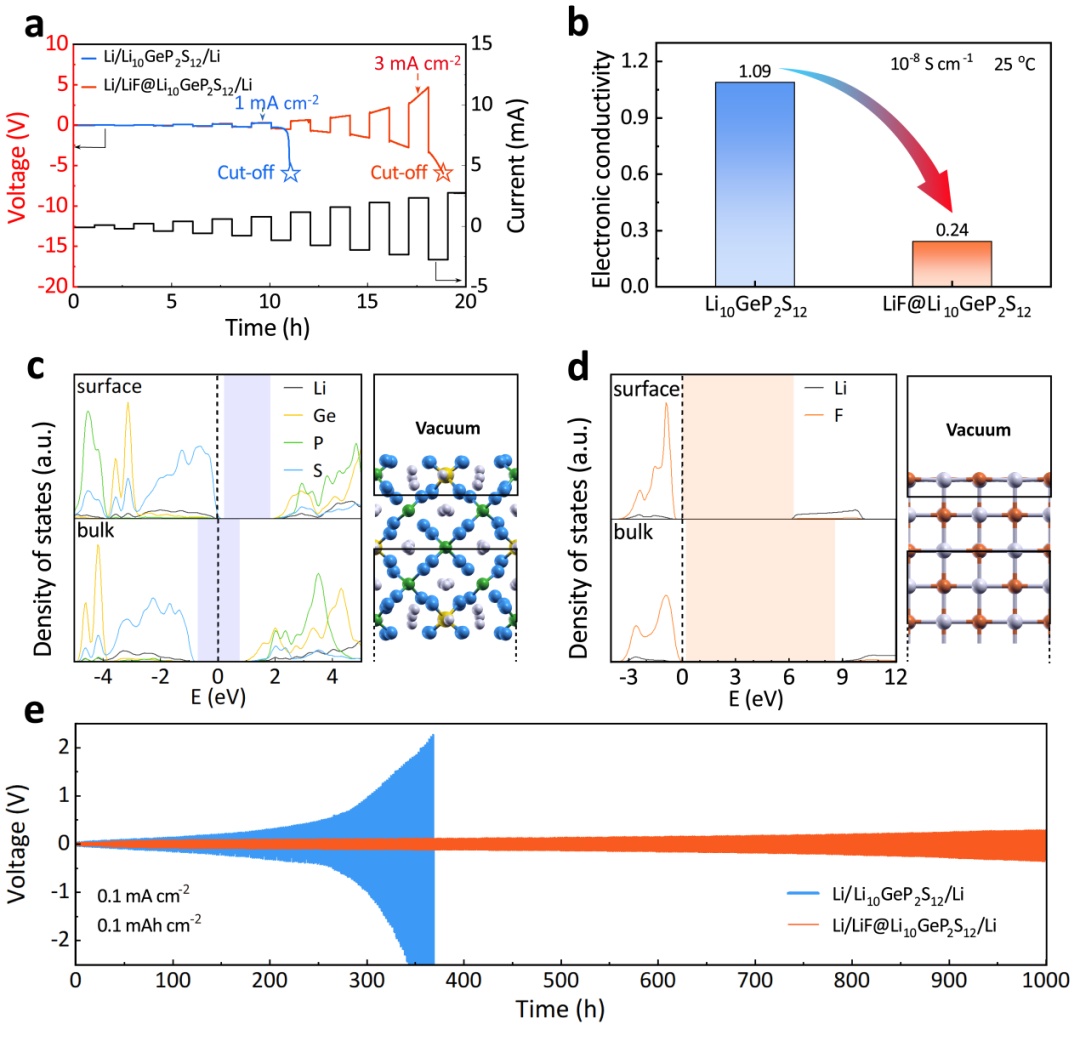

圖3. (a) Li/Li10GeP2S12/Li和Li/LiF@Li10GeP2S12/Li對(duì)稱電池臨界電流密度測(cè)試；(b) Li10GeP2S12和LiF@Li10GeP2S12的電子電導(dǎo)率對(duì)比；(c) Li10GeP2S12和 (d) LiF@Li10GeP2S12的分波態(tài)密度；(e) Li/Li10GeP2S12/Li和Li/LiF@Li10GeP2S12/Li對(duì)稱電池循環(huán)性能。

       如圖3a所示，與Li/Li10GeP2S12/Li對(duì)稱電池相比，Li/LiF@Li10GeP2S12/Li對(duì)稱電池的臨界電流密度（CCD）值達(dá)到了3.0 mA cm-2。通常來(lái)說(shuō)，固體電解質(zhì)較低的電子電導(dǎo)率能有效的減少鋰離子在其內(nèi)部直接沉積形成鋰枝晶，進(jìn)而獲得高臨界電流密度。進(jìn)一步通過(guò)直流極化測(cè)試探究了電子電導(dǎo)率（圖3b），發(fā)現(xiàn)LiF@Li10GeP2S12的電子電導(dǎo)率為2.42×10-9 S cm-1顯著低于Li10GeP2S12的電子電導(dǎo)率（1.09×10-8 S cm-1）。

       分波態(tài)密度（PDOS）揭示LiF包覆層的LiF@Li10GeP2S12電子電導(dǎo)率降低的內(nèi)在機(jī)理，如圖3c-d所示，一方面，塊體的LiF具有比Li10GeP2S12更寬的帶隙，表明LiF的絕緣性更高；另一方面，Li10GeP2S12表面具有表面濃度較低（~21012 cm-2）的自摻雜空穴，獲得了一定的電子傳輸能力，而LiF表面的帶隙仍然較寬。

       因此LiF包覆層能夠有效提高LiF@Li10GeP2S12的電子絕緣性。此外，較低的電子電導(dǎo)可以有效地減少電解質(zhì)與鋰金屬界面處的電子轉(zhuǎn)移，從而抑制界面副反應(yīng)的發(fā)生。因此Li/LiF@Li10GeP2S12/Li 在0.1 mA cm-2/0.1 mAh cm-2可以實(shí)現(xiàn)1000小時(shí)穩(wěn)定的鋰離子沉積/剝離并保證極化電壓在±0.28 V內(nèi)。

       4. 全固態(tài)鋰電池的電化學(xué)性能研究

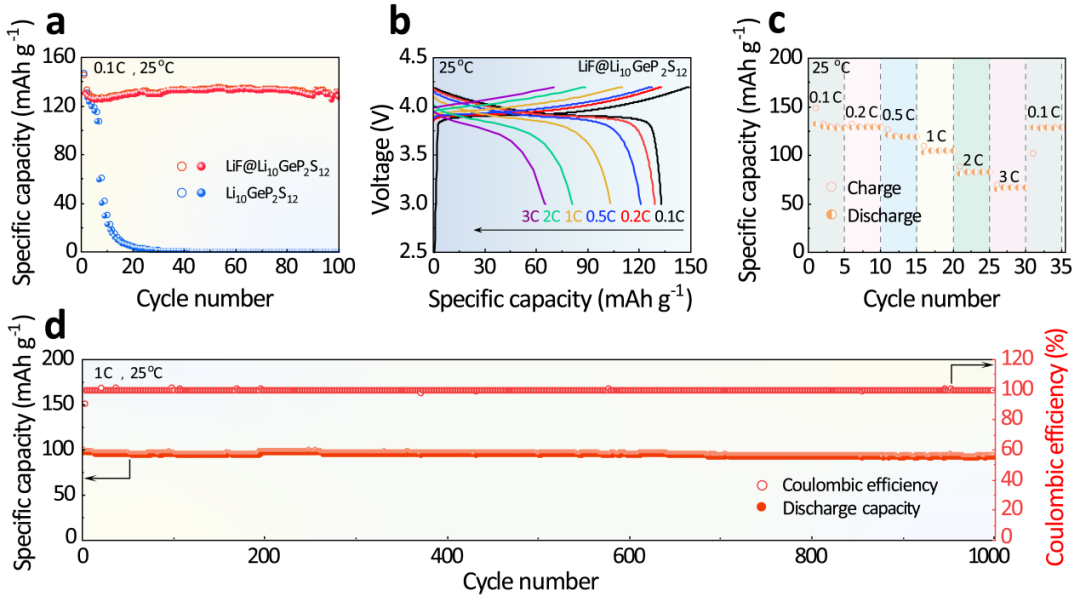

圖4. (a) LiNbO3@LiCoO2/Li10GeP2S12/Li和LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li在0.1 C下的循環(huán)性能；LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li (b) 在0.1 C到3 C下的充放電曲線以及 (c) 倍率性能和 (d) 1 C下的循環(huán)性能。

       進(jìn)一步評(píng)估了LiF@Li10GeP2S12在全固態(tài)鋰電池中的電化學(xué)性能。如圖4a所示，LiNbO3@LiCoO2/Li10GeP2S12/Li在7次循環(huán)后的容量保持率僅為45.4%，難以實(shí)現(xiàn)穩(wěn)定的長(zhǎng)循環(huán)。而使用LiF@Li10GeP2S12作為電解質(zhì)的全固態(tài)鋰電池可以表現(xiàn)出130.8 mAh g-1的初始放電容量，并在100次循環(huán)后維持97.0%的超高容量保持率。

       測(cè)試LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li全固態(tài)鋰電池的倍率性能（圖4b-c），發(fā)現(xiàn)全固態(tài)鋰電池在0.1 C、0.2 C、0.5 C、1 C、2 C和3 C下分別可以提供132.8、128.9、120.7、103.1、80.7和65.1 mAh g-1的可逆放電容量。

       得益于LiF超高的界面能，LiF@Li10GeP2S12可以實(shí)現(xiàn)均勻的鋰剝離/沉積，因此LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li全固態(tài)鋰電池可以在3 C的倍率下獲得較高的可逆容量。測(cè)試1 C倍率下的長(zhǎng)循環(huán)（圖4d），LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li全固態(tài)鋰電池在1 C下能夠表現(xiàn)出101.0 mAh g-1的初始放電比容量，在1000次循環(huán)后表現(xiàn)出94.8%的優(yōu)異容量保持率。

       顯然，LiF@Li10GeP2S12可以極大的減少與鋰負(fù)極間的副反應(yīng)，因而在高倍率下獲得了優(yōu)異的循環(huán)穩(wěn)定性。

       綜上所述，本文通過(guò)氣相氟化的方法合成了一種具有LiF包覆層的核殼固體電解質(zhì)LiF@Li10GeP2S12。DFT計(jì)算表明，LiF包覆層具有極低的水吸附能（0.16 eV）可以有效地抑制Li10GeP2S12的鋰位點(diǎn)與空氣中的H2O發(fā)生吸附造成PS43-分解。

       此外，LiF@Li10GeP2S12具有2.42×10-9 S cm-1的低電子電導(dǎo)率，可以有效抑制鋰枝晶生長(zhǎng)并阻斷與鋰負(fù)極之間的副反應(yīng)，因此該電解質(zhì)的臨界電流密度從1.0 mA cm-2提高到3.0 mA cm-2。

       使用LiF@Li10GeP2S12組裝的LiNbO3@LiCoO2/LiF@Li10GeP2S12/Li全固態(tài)鋰電池在1 C下具有101 mAh g-1的優(yōu)異可逆容量和進(jìn)行1000次循環(huán)后高達(dá)94.8%的容量保持率。本工作不僅為硫化物固體電解質(zhì)的水解機(jī)理提供了新的理解，而且為設(shè)計(jì)濕空氣和鋰金屬穩(wěn)定的硫化物固體電解質(zhì)提供了新的視角。

(責(zé)任編輯：子蕊)
文章標(biāo)簽： 全固態(tài)鋰電池
作者：CCL助手 ，如若轉(zhuǎn)載，請(qǐng)注明出處：http://www.www.69gh.com/qianyan//2023040341663.html
看完這篇還不夠？如果你也也是同行業(yè)需要發(fā)布您的新聞報(bào)道，請(qǐng) 戳這里 告訴我們！
免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與中國(guó)電池聯(lián)盟無(wú)關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來(lái)源：XXX（非中國(guó)電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問(wèn)題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理。
QQ：503204601
郵箱：cbcu@www.69gh.com
猜你喜歡
專題
相關(guān)新聞
本月熱點(diǎn)
歡迎投稿
聯(lián)系人：王女士
Email：cbcu#www.69gh.com
發(fā)送郵件時(shí)用@替換#
電話：010-56284224
在線投稿
企業(yè)微信號(hào)
微信公眾號(hào)
www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利
99久久伊人精品| 丁香六月综合激情| av成人免费在线观看| 国产精品不卡在线| 欧美主播一区二区三区| 日韩中文字幕一区二区三区| 日韩美女视频在线| 高清av一区二区| 亚洲免费在线观看视频| 欧美日韩成人在线| 午夜激情综合网| 国产乱人伦偷精品视频不卡| 91丨porny丨中文| 国产成人在线视频网址| 成人av片在线观看| 色综合咪咪久久| 成人欧美一区二区三区视频网页| 色综合久久中文字幕| 精品日韩在线一区| 国产又黄又大久久| 国产精品区一区二区三区| 在线免费一区三区| 免费人成黄页网站在线一区二区| 国产亚洲欧美日韩在线一区| 99精品视频一区二区| 同产精品九九九| 国产欧美一区二区精品久导航 | 亚洲乱码国产乱码精品精小说| 欧美性欧美巨大黑白大战| 久久不见久久见中文字幕免费| 中文字幕亚洲一区二区va在线| 精品视频999| 国产精品66部| 午夜私人影院久久久久| 国产亚洲短视频| 欧美精品第1页| 国产精品国产a| eeuss影院一区二区三区 | 日本道在线观看一区二区| 26uuu久久综合| 奇米综合一区二区三区精品视频| 色狠狠色狠狠综合| 亚洲午夜免费视频| 粉嫩av一区二区三区在线播放| 日韩欧美国产精品一区| 国产成人h网站| 亚洲成人自拍网| 亚洲国产精品99久久久久久久久| 欧美丰满美乳xxx高潮www| av在线播放成人| 久久国产精品99久久人人澡| 一区二区三区免费| 国产亚洲精品aa| 日韩一区二区免费电影| 在线免费观看日韩欧美| 国产精品一二三区在线| 强制捆绑调教一区二区| 亚洲成人自拍网| 一区二区三区在线免费视频 | 国产午夜精品美女毛片视频| 欧美放荡的少妇| 在线观看一区日韩| 成人免费高清在线| 韩日av一区二区| 日韩av高清在线观看| 亚洲午夜电影网| 亚洲丝袜美腿综合| 国产精品久久毛片| 国产精品国产自产拍在线| 久久精品视频一区| 久久久美女毛片| 精品国产3级a| 精品国产区一区| 欧美成人女星排名| 精品日韩成人av| 欧美va亚洲va| 精品乱人伦一区二区三区| 日韩一区二区三区观看| 欧美一区二区黄| 91精品国产美女浴室洗澡无遮挡| 欧美另类z0zxhd电影| 欧美日韩精品一区视频| 在线区一区二视频| 亚洲婷婷综合色高清在线| 欧美人体做爰大胆视频| 99re这里只有精品6| 国产a级毛片一区| 免费成人小视频| 人人超碰91尤物精品国产| 亚洲视频一区在线观看| 国产欧美日产一区| 日韩欧美一级二级三级久久久| 色国产精品一区在线观看| 99精品国产91久久久久久| 国产精品灌醉下药二区| 中文字幕在线免费不卡| 中文字幕在线不卡一区二区三区| 国产精品另类一区| 国产精品福利一区| 亚洲激情在线激情| 亚洲成人先锋电影| 日本强好片久久久久久aaa| 美日韩一区二区三区| 国产一区二区三区黄视频| 成人教育av在线| 91免费国产在线| 欧美久久久久久蜜桃| 久久亚洲影视婷婷| 中文字幕一区二区三区精华液| 一区二区三区在线观看视频| 手机精品视频在线观看| 国产一区二区影院| 91在线一区二区| 欧美精品欧美精品系列| 欧美精品一区二区在线观看| 国产精品免费视频一区| 亚洲精品第1页| 看电视剧不卡顿的网站| 岛国一区二区三区| 欧美日韩国产一级| 国产日韩欧美制服另类| 亚洲精品国产高清久久伦理二区| 日本中文在线一区| 不卡电影一区二区三区| 91精品麻豆日日躁夜夜躁| 国产欧美精品在线观看| 亚洲综合视频在线观看| 国产一区二区影院| 欧美日韩一区二区欧美激情| 精品美女一区二区| 一区二区在线观看免费视频播放| 美腿丝袜亚洲一区| 91老师片黄在线观看| 欧美一区二区视频在线观看 | 亚洲午夜av在线| 国产精品538一区二区在线| 欧美日韩一本到| 国产精品毛片久久久久久久| 午夜激情一区二区| 99久久99久久久精品齐齐| 91精品国产综合久久久蜜臀粉嫩 | 成人影视亚洲图片在线| 91精品国产免费| 亚洲精品第一国产综合野| 国产高清在线精品| 在线不卡的av| 一区二区三区免费观看| 国产成人精品一区二区三区四区 | 久久亚洲欧美国产精品乐播| 亚洲成人一区在线| 色婷婷香蕉在线一区二区| 欧美精品一区二区蜜臀亚洲| 午夜精品123| 欧美亚洲综合在线| 亚洲欧洲国产日韩| 午夜精品一区在线观看| 激情六月婷婷综合| 欧美电影在线免费观看| 日韩欧美国产电影| 午夜国产不卡在线观看视频| 色综合久久88色综合天天6 | 懂色av一区二区在线播放| 精品欧美一区二区久久| 人人狠狠综合久久亚洲| 欧美三级日韩三级国产三级| 亚洲精品一卡二卡| 99久久免费视频.com| 欧美高清一级片在线观看| 国产成人自拍高清视频在线免费播放| 欧美videossexotv100| 国产精品理伦片| 日本不卡高清视频| 欧美精品久久天天躁| 国产精品天美传媒| 麻豆国产精品官网| 欧美一级高清片| 亚洲精品成人天堂一二三| 日韩精品久久久久久| 欧美在线小视频| 亚洲午夜免费电影| 欧美日韩亚洲综合| 亚洲.国产.中文慕字在线| 欧美性大战久久久久久久蜜臀| 亚洲乱码精品一二三四区日韩在线| av一区二区不卡| 亚洲欧美日韩在线| 欧美中文字幕一区二区三区| 亚洲国产一二三| 91精品国产麻豆国产自产在线| 蜜桃av噜噜一区| 久久精品亚洲一区二区三区浴池| 国产电影精品久久禁18| 国产精品色噜噜| 日本乱人伦aⅴ精品| 亚洲一区二区视频在线观看| 欧美日韩精品电影| 日韩二区三区四区| 久久久久久久久久久99999| 成人爱爱电影网址| 亚洲在线一区二区三区|
