濕法隔膜涂覆技術淺析：漿料配方、涂覆工藝、油性水性
時間:2018-09-05 10:15來源:電池材料 作者:綜合報道
點擊:
次
“濕法+涂覆”已是業界公認的隔膜發展方向。今天小編整理了關于涂覆漿料配方和涂覆工藝等相關內容，歡迎大家閱讀并留言補充信息。
漿料配方，涂覆技術核心

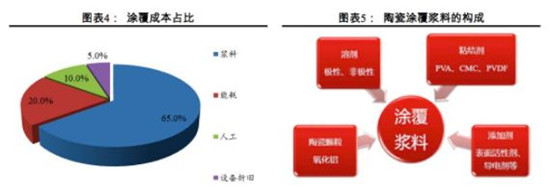

根據下游對特定性能的要求和隔膜產品的定位，需要使用不同的涂覆技術。而對涂覆而言，其技術核心在于漿料的配方，同時漿料在隔膜涂覆中成本占比較大，一般漿料占涂覆總成本的65%。
動力電池發展方向?yàn)楦咻敵觥⒏呷萘俊⒖斐潆姷哪Ｊ剑瑢?duì)隔膜涂覆技術及工藝要求也會更加的多樣化，配方的不斷創新也將成為涂覆的核心競爭力。
隔膜陶瓷涂覆漿料主要包括陶瓷顆粒、粘結劑、溶劑和添加劑四種主要成分，對于不同的應用場景需使用不同的漿料配比。

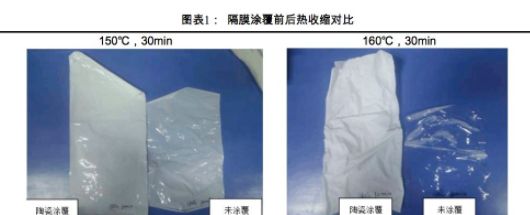

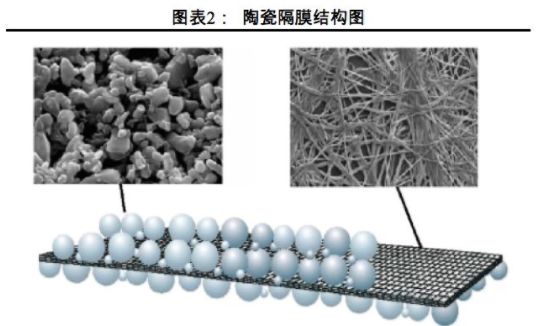

陶瓷的剛性支撐作用，使得陶瓷改性隔膜高溫時具有優良的熱穩定性和尺寸完整性，對高溫下隔膜結構的維持有支撐作用，在高溫下隔膜基體均已閉孔透明，未涂覆隔膜收縮嚴重，而涂覆隔膜由于陶瓷層存在抗收縮性大幅提升，機械性和安全性更好。
1 陶瓷顆粒
陶瓷顆粒通常使用氧化鋁，一些廠商也使用二氧化硅、氧化鎂、氧化鈣等作為陶瓷顆粒。陶瓷粉的品質分為高純(99.99%，粒徑0.3-1.0μm)和精制(99.7%，粒徑0.3-2.5μm)。
其中前者不需要進一步研磨加工，在漿料中分布均勻;后者分散性相對較差，可以直接用于生產性能要求相對較低的涂覆隔膜，但對于定位較高的產品需要進一步研磨加工，這對涂覆廠商的工藝要求較高，需要穩定控制。

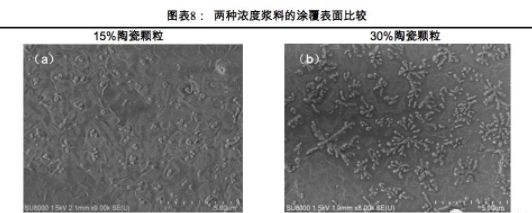

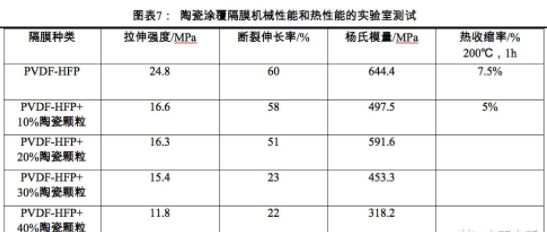

對于一定濃度的漿料，陶瓷顆粒質量占比越高，涂覆隔膜的硬度越高，熱性能越好，但機械性能下降，這是因?yàn)檫^多的陶瓷顆粒會降低涂覆均勻性和削弱高分子粘結劑的骨架結構。
2 粘結劑
粘合劑通常使用聚乙烯醇(PVA)、羧甲基纖維素(CMC)(水性)和聚偏氟乙烯(PVDF)(油性，可改水性)等材料，作用是增加隔膜與涂覆材料的粘附性。
其中PVDF除了上述作用外，在受熱時存在溶脹，能夠粘結隔膜與極片，在軟包電池中能夠幫助提高電池硬度和維持電池形狀。
3 溶劑
溶劑范圍廣泛，水性溶劑包括水、乙醇、丙三醇和其他極性有機溶劑，油性溶劑包括丙酮、NMP和其他非極性溶劑，在實際配方中，溶劑的使用并不限于一種，不同種類和比例的溶劑組合會對產品性能產生影響。

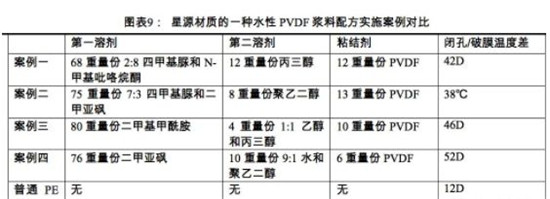

例如在星源材質的一種水性PVDF漿料配方中，使用了第一溶劑和第二溶劑，兩者的種類不同，第一溶劑從二甲基甲酰胺、二甲基乙酰胺、二甲亞砜等多種溶劑中選取，第二溶劑從乙醇、水、丙三醇等多種溶劑中選取，溶劑的質量占比從50-80%的大范圍調整。
4 添加劑
添加劑種類很多，其中表面活性劑用于降低漿料表面張力，改善隔膜與涂料的親和性，具體的有氟碳表面活性劑、硅烷表面活性劑、多元醇類表面活性劑等;導電劑用于增強鋰離子的傳導作用，常用碳納米管，用于改善導電性和強化PVDF骨架結構;分散劑用于促進漿料分散均勻，主要有聚氧乙烯二油酸酯、聚四乙二醇單硬脂酸酯等酯類和有機鹽。添加劑通常用于改善隔膜性能和突出其特定性能，種類和用量根據需求靈活改變。
涂覆方式，靈活多樣
隔膜涂覆在技術上難度不高，可使用凹版輥涂、浸涂、窄涂或噴涂等方式，國內主流基膜廠商和大量代工廠都能夠?qū)崿F(xiàn)。

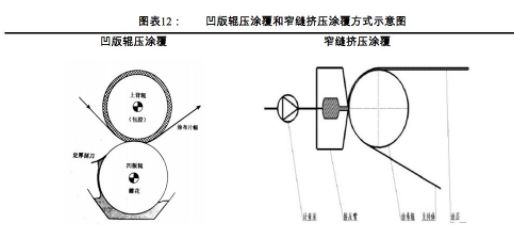

凹版輥涂
凹版輥涂工藝是目前常用的涂覆方法，微凹版輥將漿料從漿料盒中帶出，由定厚刮刀刮下多余涂料，然后在壓力下涂覆到隔膜上。這種方法原理比較簡單，凹版輥凹槽容量容易控制，產品精度較好。缺點是由于高硬度的氧化鋁陶瓷顆粒作用，網紋輥容易磨損，會導致連續涂覆過程中涂層逐漸變薄，需要更換新輥;涂覆目標厚度改變時就需要更換輥，不能靈活調節。
窄縫擠壓涂
窄縫擠壓涂覆，簡稱窄涂，是通過一定壓力將漿料從擠壓嘴擠出涂覆到隔膜上的工藝，涂層厚度由擠壓嘴縫寬和計量泵控制。這種工藝適用粘度范圍廣，產品精度好，可涂覆薄層，涂覆速度高，但擠壓嘴的維修相對困難。

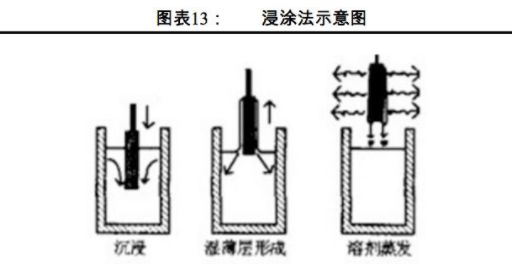

浸涂
浸涂的基本原理是將隔膜浸泡到一定濃度的漿料中一定時間，取出后晾干或烘干，在隔膜表面得到一定厚度的涂層。這種方法的原理和操作簡單，但厚度控制相對較難。

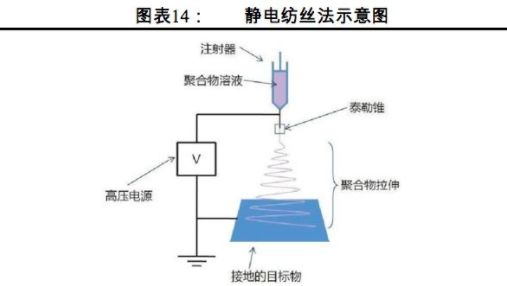

靜電紡絲
靜電紡絲法是通過電場力將漿料噴涂到隔膜上的工藝，給漿料帶上電荷，在電場力作用下漿料突破表面張力，形成納米絲噴射向隔膜。這種工藝有適用材料范圍廣，操作方便，比表面積大，孔隙率高，纖維絲均一性好，產率高等優點，但存在結晶度、取向度小，機械性能、力學性能差的缺點，需要通過熱處理、共混等改性方式優化。

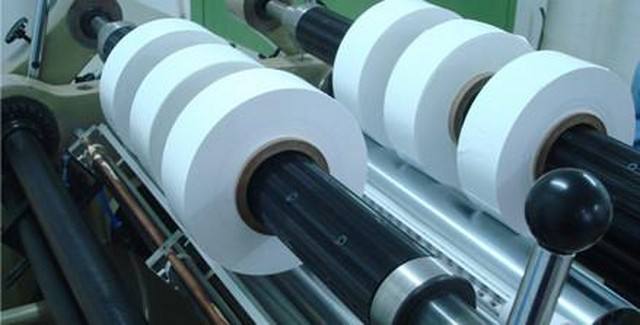

涂覆工藝的損耗主要發生在分切步驟上，該步驟在工藝流程上的順序因企業選擇而異。例如上海恩捷使用的產線規模較大，采用先涂覆后分切的流程;鴻圖隔膜的設備較小，采用先分切后涂覆的流程，兩者主要損耗均在分切段，損耗量與分切次數相關。目前國內的隔膜涂覆廠商在涂覆損耗方面有很大提升空間，這與企業工藝的成熟性有關。
涂覆加工的設備目前基本需要進口，供給穩定，設備緊湊成套，一條產線需要投入150-200萬元，產量約400萬平米/年，對于同時具備基膜生產和涂覆加工能力的企業，一般每條基膜產線需要配套10條涂覆產線。
涂覆隔膜的成本主要來自于漿料、設備折舊、人工、能源等，其中漿料是最為主要的成本。
隔膜涂覆廠商大多采用凹版輥涂方法，原因是凹版輥涂的加工速度、精度均較高，工藝成熟，同時輥的加工、維護相對窄涂簡單，成本較低。窄涂往往也被選作優選方案，因?yàn)樵摴に嚲雀撸庸に俣瓤欤扯褥`活性大，但窄涂的擠壓嘴加工、維修相對困難，成本相對較高。
油性vs水性，各具優勢
涂覆工藝根據漿料的區別可以分為水性涂覆和油性涂覆，兩種工藝各有優勢和缺點。
水性涂覆的漿料溶劑使用去離子水、乙醇、丙三醇等極性溶劑，使用后無需回收，環境污染小。但由于隔膜本身存在親油性，會導致產品的均勻性和粘附性下降，產品可能出現透光點(涂覆厚度太薄)和暗點(涂覆厚度太厚)，水性涂覆隔膜價格和產品定位相對較低。
油性涂覆的漿料使用油性溶劑，如丙酮、NMP。該工藝中溶劑與粘結劑和隔膜本身親和性好，產品的均勻性和粘附性較水性涂覆隔膜優秀，也更能減少透光點和暗點的發生，但油性溶劑價格高，污染較大，需要回收，成本較高，因此油性涂覆隔膜通常定位中高端。
油性涂覆均勻性和粘附性高，而污染大、成本高。水性涂覆更為環保，成本也低，但均勻性和粘附性較差。
成本方面每平米水性涂料的成本在1塊錢左右，不同的配方會有一定的價格波動，最多到1.5元;油性涂料成本，每平米2元多，溶劑成本較高，占了總成本很大一部分。主要原因是水性涂料的溶劑是水，較為便宜，對廢氣的處理成本較低。
對于一些特殊要求，采用油性和水性工藝相結合應用的方式。例如一些涂覆隔膜對孔隙率有一定要求，廠家就可能通過造孔工藝來滿足需求：油性涂覆工藝，在漿料中按一定小比例添加造孔劑如水、乙醇、正丁醇、PVP等極性材料，這些材料不溶于油性溶劑，分布相對集中，在涂覆完成后可以通過水洗溶解去除，留下孔道。
使用造孔劑造孔能極大提升涂覆隔膜的離子遷移率，改善導電性能，但會降低其力學性能和機械性能，對于上述的幾種極性材料，PVP造孔隔膜抗拉伸能力最強，乙醇、正丁醇造孔隔膜次之，水造孔隔膜力學性能最差。
對水性和油性涂覆的使用取決于下游電池廠商的需求和應用場景，一定時期內兩種技術將并行發展。
